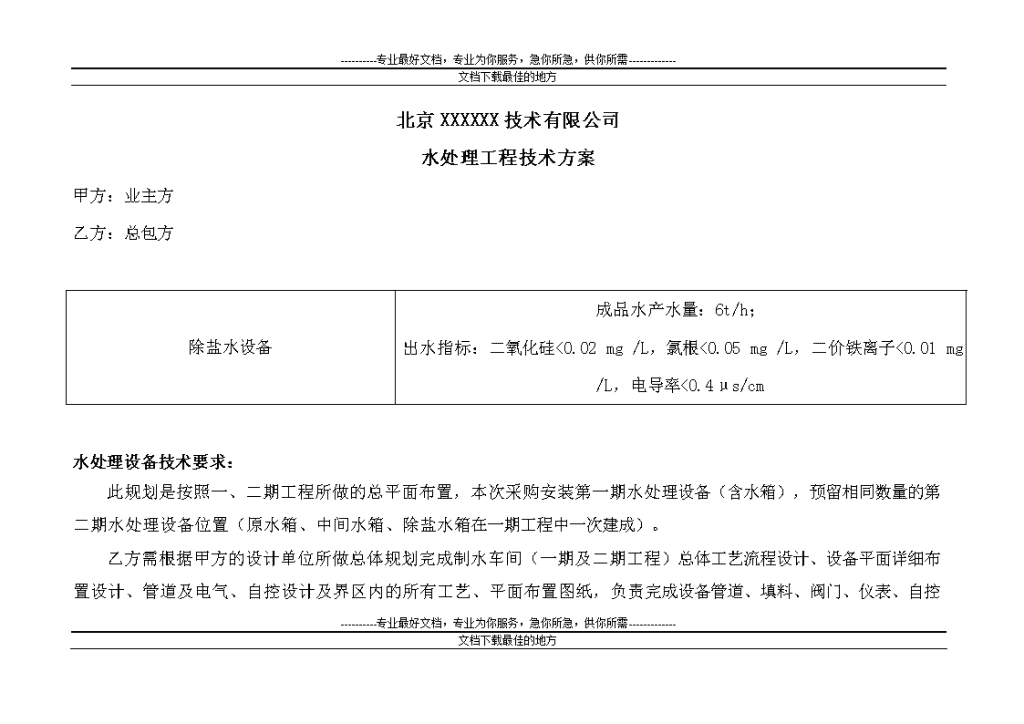

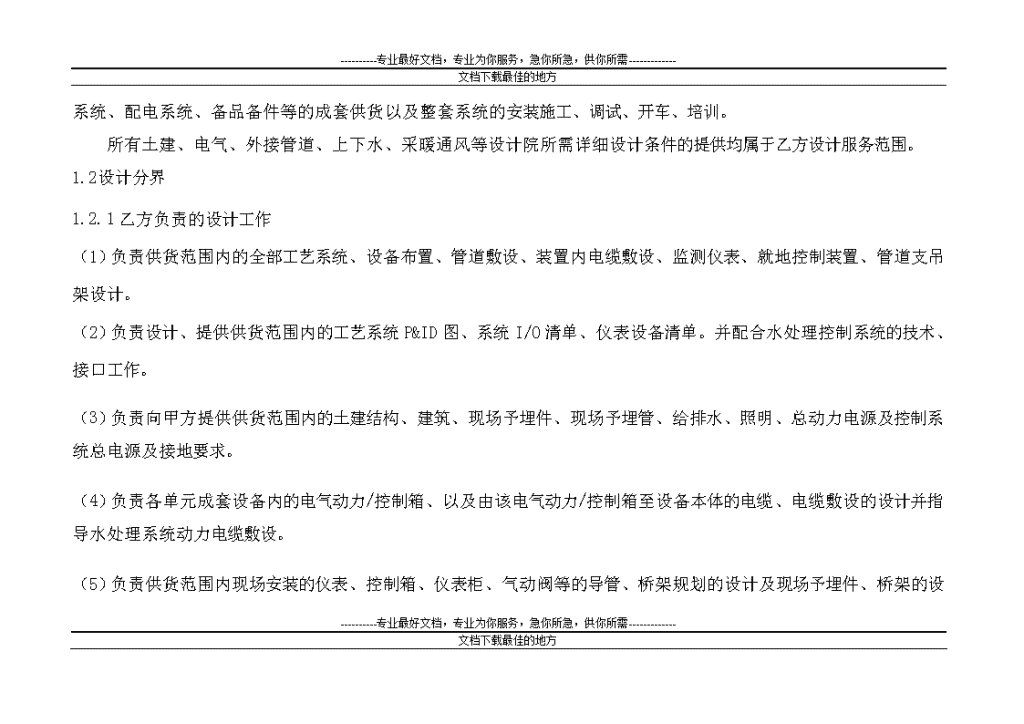

----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方北京XXXXXX技术有限公司水处理工程技术方案甲方：业主方乙方：总包方除盐水设备成品水产水量：6t/h；出水指标：二氧化硅<0.02mg/L，氯根<0.05mg/L，二价铁离子<0.01mg/L，电导率<0.4μs/cm水处理设备技术要求：此规划是按照一、二期工程所做的总平面布置，本次采购安装第一期水处理设备（含水箱），预留相同数量的第二期水处理设备位置（原水箱、中间水箱、除盐水箱在一期工程中一次建成）。乙方需根据甲方的设计单位所做总体规划完成制水车间（一期及二期工程）总体工艺流程设计、设备平面详细布置设计、管道及电气、自控设计及界区内的所有工艺、平面布置图纸，负责完成设备管道、填料、阀门、仪表、----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方自控系统、配电系统、备品备件等的成套供货以及整套系统的安装施工、调试、开车、培训。所有土建、电气、外接管道、上下水、采暖通风等设计院所需详细设计条件的提供均属于乙方设计服务范围。1.2设计分界1.2.1乙方负责的设计工作（1）负责供货范围内的全部工艺系统、设备布置、管道敷设、装置内电缆敷设、监测仪表、就地控制装置、管道支吊架设计。（2）负责设计、提供供货范围内的工艺系统P&ID图、系统I/O清单、仪表设备清单。并配合水处理控制系统的技术、接口工作。（3）负责向甲方提供供货范围内的土建结构、建筑、现场予埋件、现场予埋管、给排水、照明、总动力电源及控制系统总电源及接地要求。（4）负责各单元成套设备内的电气动力/控制箱、以及由该电气动力/控制箱至设备本体的电缆、电缆敷设的设计并指导水处理系统动力电缆敷设。（5）负责供货范围内现场安装的仪表、控制箱、仪表柜、气动阀等的导管、桥架规划的设计及现场----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方予埋件、桥架的设计并指导水处理控制系统的电缆敷设。1.2.2甲方负责的设计工作负责水处理系统总体规划和布置及土建结构、建筑、基础、现场予埋件、现场予埋管、给排水、照明、采暖、通风、动力和控制总供电、避雷、接地等详细设计；1.3供货界区（1）设备:机房内、控制室内的所有制水系统以及辅助加药、清洗、反洗、再生处理等系统和自控系统设备。（2）管道：进水和排水管道、压缩空气管道以厂房外1米为界（不含排水管沟）；成品水出水管道以水箱出水口第一法兰为界。（3）电气：甲方负责提供1路380V动力供电电缆到配电室制水设备配电柜进线端。配电室制水设备总配电柜进线端以后（含配电柜）均由乙方负责，包括接至控制室以及至现场各用电设备的电缆、桥架、穿线管均由乙方提供。仪表、控制系统用220V电源由乙方负责从配电室内制水设备配电柜统一送至控制室电控柜，220V以下等级的仪用电源、220V-仪表控制用UPS电源均由乙方自行解决。照明、通风、现场预留墙壁插座、维修电源、分析室内分析仪器用电等用电，由甲方在配电室另配置配电柜----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方并负责进线端前、出线端后的全部设计、供货及安装施工。（4）仪表自控：机房内、控制室内的所有水系统配套的控制系统设备、控制连接线及监测仪表等。控制室内所有设备、控制室至现场就地控制柜及就地电磁阀箱的电缆（包括220V及以下等级仪用电源）、就地控制柜及就地电磁阀箱至设备、仪表、阀门等的电缆均由乙方供货及连接，即所有仪表用电缆、控制系统以及自控用电缆以及220V自控用电源分配均属于乙方负责。自控系统及仪表：整套水处理设备所有仪表、全套控制系统（包括硬件软件）、程控阀门、仪表电缆、控制电缆、电脑软件硬件、打印机等都属于乙方供货范围，主要参数指标要求送控制室显示。（5）机房内外和控制室内外全部土建、照明、采暖、通风、防雷、设备接地由乙方向甲方提出详细要求，由甲方负责细化设计及供货。1.4工程安装施工（1）乙方负责供货的所有货物由乙方负责卸车、搬运、现场制做、安装、调试。（2）甲方负责厂房及附属设施的建设施工，包括设备地基、排水和排污沟、现场预埋管、现场预埋件、照明、采暖、通风、动力电源和防雷、接地等。2.环境条件----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方2.1设备安装地点：室内2.2原水条件：地下深井水，供水压力：≧0.3MPaG水质指标：项目单位检验结果毒理学指标砷mg/L镉mg/L汞mg/L六价铬mg/L铅mg/L硒mg/L氟化物mg/L氰化物mg/L----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方硝酸盐（以N计）mg/L二氯甲烷mg/L四氯化碳mg/L感观性状和一般化学指标色度浑浊度NTU臭和味无臭无味肉眼可见物无PH铁mg/L铝mg/L锰mg/L铜mg/L锌mg/L----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方氯化物mg/L硫酸盐mg/L溶解性总固体mg/L总硬度（以CaCo3计）mg/L耗氧量（CODMn以O2计）mg/L挥发酚类mg/L阴离子合成洗涤剂mg/L放射性指标总α放射性Bq/L总β放射性Bq/L微生物学指标菌落总数CFU/mL总大肠菌群CFU/100mL耐热大肠菌群CFU/100mL消毒性指标游离余氯mg/L----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方非常规指标银μg/L2.3公用工程条件2.3.1电源条件TN-S系统380V，50HZ2.3.2仪表压缩空气(甲方提供)压力露点温度：<-40℃温度：常温压力：0.7-0.8Mpa(G)无油、无尘。2.3.3低压饱和蒸汽(甲方提供)压力：0.40Mpa(G);温度:152℃2.4药品及消耗材料（根据设计确定所需种类，由乙方提供试车及全部设备正常使用2个月所需的消耗材料）1)氢氧化钠≥98%NaOH固体(分析纯)----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方2)盐酸浓度≥30%HCl液体(分析纯)3)工业盐固体4)阻垢剂液体（进口原装）3.招标设备要求：3.1系统工艺要求：全套系统运行稳定，能够保证系统不间断制水。保证满足用户水质要求。3.2设备能力及出水水质要求成品水产水量：6t/h，1套（一期1套，共2期）出水指标：二氧化硅<0.02mg/L，氯根<0.05mg/L，二价铁离子<0.01mg/L，电导率<0.4μs/cm产水量：1×6m3/h电导率：≤0.4μs/cm3.3控制要求3.3.1整个水处理系统采用PLC自动控制，实现制水、清洗、加药的全自动远行。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方阻垢剂加药装置：药品配置需人员进行操作。药品注入量系根据进水流量的变化和进水水质的变化由人工调节计量泵行程。随高压泵启停而启停。混床装置：混床系统采用PLC全自动远程和现场就地控制两种控制方式，同时对浓水流量和极水流量进行控制，有报警功能。3.3.3整套制水设备系统采用PLC自动控制+上位系统3.3.4控制系统能够全年自动运行，并在自动控制出现故障时，通过手动调节也能操作设备运行，保证连续供水。4.技术规范4.1.1乙方应保证提供符合招标文件要求和相关的国际、国内工业标准的优质产品。4.1.2乙方对供货范围内全部水处理系统（含辅助系统）的总体性能负有全责，应达到设计要求和满足运行需要。4.1.3乙方提供的文件，包括图纸、计算、说明、使用手册及所有相关资料等，均应使用国际单位制(SI)。所有文件、工程图纸、相关资料及相互通讯，均需提供成达设计院及买方中文本签字版各1份以及可编辑、修改的电子文档各1份。4.1.4乙方应具有所供的水处理系统在中国国内类似工艺、相近规模、三年以上成功运行业绩以及工程安装及调试资格和经验。4.1.5所有供货设备到现场前只允许组装，不允许拆装。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4.1.6乙方供货的控制柜内的主要电气元件选择：断路器，接触器，热过载继电器，中间继电器等均应选用知名品牌。5.工艺方案及设备配置要求仪表及控制系统：整个水处理系统包括:石英砂过滤器、活性碳过滤器、反渗透、混床系统,采用PC上位机＋PLC全自动控制，实现远程和就地两控。乙方提供水处理系统全套的仪表和所有控制系统设备及所有控制系统所需电缆。整个系统中的流量计、电导仪、pH计、压力变送器等主要分析仪表均要求采用国内或国际水处理专业知名品牌产品。承担安全责任。1.施工期间，甲方为乙方提供现场用水、用电等便利条件，但费用由乙方负担。2．乙方需提供近年来与与招标货物类似的设备销售业绩表（用户、设备规格型号、台数、时间）。北京XXXXXX技术有限公司赵李强工程师手机18832525280----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方
