仪表设备管理专业试题集 14页

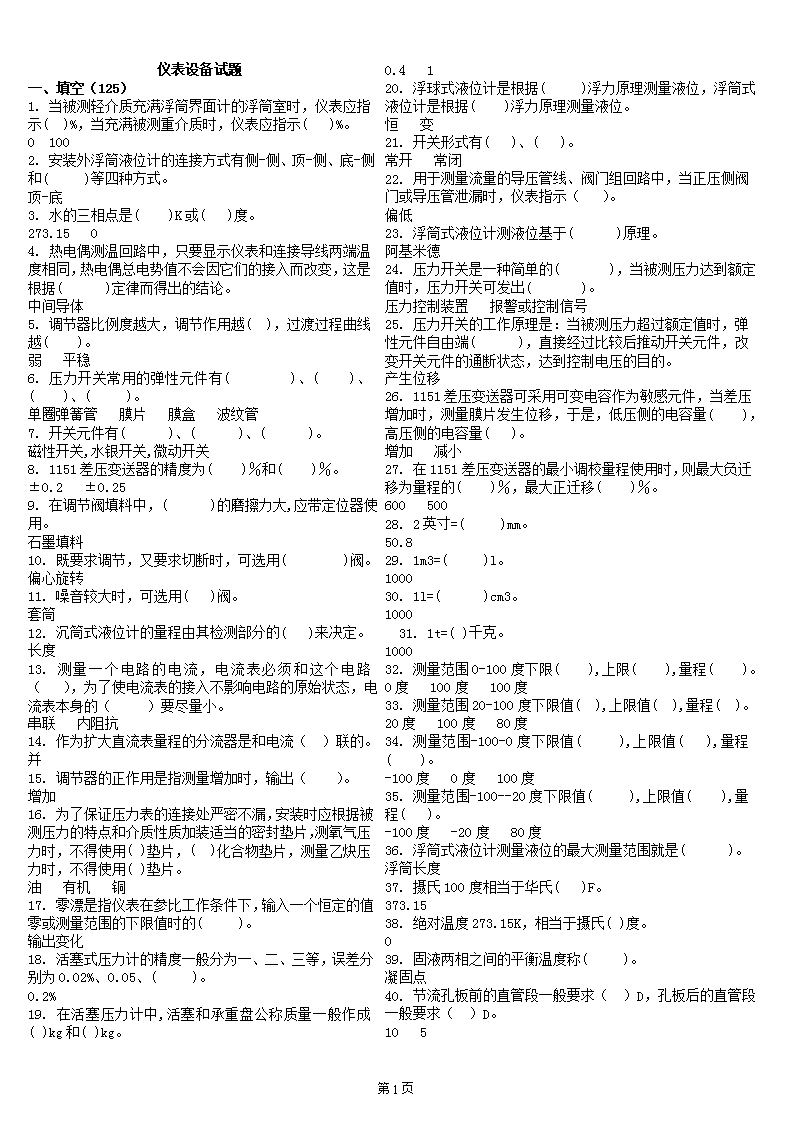

仪表设备试题一、填空（125）1.当被测轻介质充满浮筒界面计的浮筒室时，仪表应指示()%，当充满被测重介质时，仪表应指示()%。01002.安装外浮筒液位计的连接方式有侧-侧、顶-侧、底-侧和()等四种方式。顶-底3.水的三相点是()K或()度。273.1504.热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶总电势值不会因它们的接入而改变，这是根据()定律而得出的结论。中间导体5.调节器比例度越大，调节作用越()，过渡过程曲线越()。弱平稳6.压力开关常用的弹性元件有()、()、()、()。单圈弹簧管膜片膜盒波纹管7.开关元件有()、()、()。磁性开关,水银开关,微动开关8.1151差压变送器的精度为()％和()％。±0.2±0.259.在调节阀填料中，()的磨擦力大,应带定位器使用。石墨填料10.既要求调节，又要求切断时，可选用()阀。偏心旋转11.噪音较大时，可选用()阀。套筒12.沉筒式液位计的量程由其检测部分的()来决定。长度13.测量一个电路的电流，电流表必须和这个电路（），为了使电流表的接入不影响电路的原始状态，电流表本身的（）要尽量小。串联内阻抗14.作为扩大直流表量程的分流器是和电流（）联的。并15.调节器的正作用是指测量增加时，输出（）。增加16.为了保证压力表的连接处严密不漏，安装时应根据被测压力的特点和介质性质加装适当的密封垫片，测氧气压力时，不得使用()垫片，()化合物垫片，测量乙炔压力时，不得使用()垫片。油有机铜17.零漂是指仪表在参比工作条件下，输入一个恒定的值零或测量范围的下限值时的()。输出变化18.活塞式压力计的精度一般分为一、二、三等，误差分别为0.02%、0.05、()。0.2%19.在活塞压力计中,活塞和承重盘公称质量一般作成()kg和()kg。0.4120.浮球式液位计是根据()浮力原理测量液位，浮筒式液位计是根据()浮力原理测量液位。恒变21.开关形式有()、()。常开常闭22.用于测量流量的导压管线、阀门组回路中，当正压侧阀门或导压管泄漏时，仪表指示（）。偏低23.浮筒式液位计测液位基于()原理。阿基米德24.压力开关是一种简单的()，当被测压力达到额定值时，压力开关可发出()。压力控制装置报警或控制信号25.压力开关的工作原理是：当被测压力超过额定值时，弹性元件自由端()，直接经过比较后推动开关元件，改变开关元件的通断状态，达到控制电压的目的。产生位移26.1151差压变送器可采用可变电容作为敏感元件，当差压增加时，测量膜片发生位移，于是，低压侧的电容量()，高压侧的电容量()。增加减小27.在1151差压变送器的最小调校量程使用时，则最大负迁移为量程的()％，最大正迁移()％。60050028.2英寸=()mm。50.829.1m3=()l。100030.1l=()cm3。100031.1t=()千克。100032.测量范围0-100度下限(),上限(),量程()。0度100度100度33.测量范围20-100度下限值(),上限值(),量程()。20度100度80度34.测量范围-100-0度下限值(),上限值(),量程()。-100度0度100度35.测量范围-100--20度下限值(),上限值(),量程()。-100度-20度80度36.浮筒式液位计测量液位的最大测量范围就是()。浮筒长度37.摄氏100度相当于华氏()F。373.1538.绝对温度273.15K，相当于摄氏()度。039.固液两相之间的平衡温度称()。凝固点40.节流孔板前的直管段一般要求（）D，孔板后的直管段一般要求（）D。105第14页 41.恒浮力式液位计是根据浮子的位置始终跟随（）而变化来进行液位测量的。液位的变化42.变浮力式液位计是根据浮筒所受的浮力随（）而变化来进行液位测量的。液位的变化43.1l=()英加仑=()美加仑.0.220.264244.1磅=()kg。0.453645.管道内的流体速度一般情况下，在()处的流速最大，在()处的流速等于0。管道中心处管壁46.常用的流量单位中，标准状态下气体体积流量单位是()。Nm3/h47.1mmH2O=()Pa。9.8148.弹簧管的截面呈()形或()形。(KHD:设备基本知识)扁圆椭圆49.低压用的压力计弹簧管用()固定在插座内，高压用的压力计弹簧管是用()连接的。焊接法丝扣50.非连续调节方式有()式和()式。两位三位51.气动差压变送器按其所测量的差压来分一般有微差压、低差压、中差压、高差压和()。大差压52.要把浮筒式的放空阀打开时,必须把上下游的切断阀()。关闭53.固液气三者之间的平衡温度称()。三相点54.冰和空气饱含水的平衡温度称()。冰点55.水的冰点是()K或()度。273.15056.水的沸点是()K或()度。373.1510057.在自动检测与自动控制系统中，安全栅处于()仪表与()仪表之间。现场控制室58.1bar=()Pa。10000059.若U型管液柱高度误差计为+-1mm，那么其最大的绝对误差可能达到（）毫米，其原因在于要进行两次读数。260.单管压力计同U型管压力计相比，其读数误差可以减小一半，其原因在于它只进行（）。一次读数61.在液柱式压力计中，考虑到封液在管内的毛细现象，希望管内径不要小于（）毫米。6-1062.玻璃液体温度计常用的感温液有()和()两种。水银有机液体63.转子流量计锥管必须()安装，不可倾斜。垂直64.转子流量计中的流体流动方向是()。自下而上65.转子流量计中转子上下的压差由()决定。转子的重量66.当测量高压压力时，正常操作压力应为量程的（）。3/567.当雷诺数小于（）时流体流动状态为层流。230068.当雷诺数大于（）时流体状态为紊流。4000069.玻璃液位计是根据()原理工作的。连通器70.热电偶或补偿导线短路时，显示仪表的示值约为()的温度值。短路处71.装置上常用的安全栅有（）安全栅和（）安全栅两大类。齐纳式隔离式72.现场变送器到DCS的4-20mA信号是（）输入信号。模拟73.压力传感器的作用是感受压力并把压力参数变换成()。电量74.PID调节器的三个重要参数是（）（）和（）。比例度积分时间微分时间75.活塞式压力计是基于()原理工作的，一般可分为()(）两种。静压平衡单活塞双活塞76.活塞式压力计常用的传压介质有()和()。变压器油蓖麻油77.热电偶产生热电势的条件是：()、()。两热电极材料相异;两接点温度相异78.铠装热偶是把()、()和金属套管三者加工在一起的坚实缆状组合体。热偶丝绝缘材料79.热电偶或补偿导线断路时,显示仪表的示值不动,而有"断偶"保护的仪表示值为()。仪表上限80.任何一个控制系统都必须满足（）（）（）的要求。稳定快速准确81.三通调节阀有（）（）两种。分流型合流型82.阀门定位器用于配反作用执行机构时，应使用（），即将凸轮翻转（）安装凸轮的反面180°83.液位处于最高时，浮筒液位计浮筒全部被液体侵没，浮筒所受浮力()，扭力管所产生的扭力矩()。第14页 最大最小84.非线性误差是指检验曲线与相应直线之间的()，若无其它规定，非线性误差是对输出而言,按量程的()来表示。最大偏差百分数85.SET语句的功能是()。把表达式的值赋予变量86.涡轮流量变送器应()安装。水平87.玻璃温度计是利用（）原理工作的。感温液体受热膨胀88.气动差压变送器一般都基于力矩平衡原理工作的，因此，在结构上由()和()两部分组成。测量力-气转换89.热电阻温度计，R0和R100分别表示()℃和()℃时的电阻值010090.调节阀压差较小，要求泄漏量小，一般可选用()阀。单座91.选择串级调节器主要依据工艺要求和对象特性而定，一般情况下，主回路常选择PI或PID调节器，副回路选用()或()调节器。PPI92.为使校验工作简单易行，可将沉筒液位计的检测部分用两段实心材料组装而成，上一段叫固定段，下一段叫浮力段，在干校过程中，不取下下一段时，仪表应指示液位的（）％，取下下一段时，仪表应指示液位的（）％。010093.调节阀所能控制的最大流量与最小流量之比，是调节阀的（），以R表示。可调比94.当调节阀两端压差保持恒定时，调节阀可调比称为（）。理想可调比95.调节阀在实际使用中，调节阀两端压差是变化的，这时可调比称为（）。实际可调比96.实际可调比取决于（）和（）。阀芯结构配管状况97.气液两厢之间的平衡温度称（）。沸点98.调节系统的最大偏差是指被调参数在过渡过程中偏离()的最大幅度。给定值99.在各种节流装置中，造价昂贵,但压力损失最小的是()。文丘里管100.S型热电偶与K型热电偶相比，（）型热偶价格较贵。S101.石墨填料的工作温度（）℃。-200-600102.四氟填料的工作温度为（）℃。-40-250103.常温-40-+250℃下，填料应优先选用()。答文:四氟填料104.中温-40-+450度下，()填料可不带散热片使用。石墨105.石墨填料对于（）、高温水介质使用最佳，应优先选用。蒸汽106.石墨填料使用寿命短，在极限温度下，只能用到（）个月。3-5107.四氟填料的禁用介质为高温、高浓度（）。强氧化剂108.填料中，（)填料的禁用介质为熔融状碱金属及氟元素。答文:四氟109.调节低压差，大流量气体可选用()阀。答文:碟110.调节强腐蚀性流体，可选用()阀。隔膜111.为了不影响电路的工作状态，电压表本身的（）要尽量大。内阻抗112.交流电压表的示值是指交流电压的（）值。有效113.紫铜就是纯铜，有良好的导电性，导热性和（）性，紫铜管常用作（）管道。抗大气腐蚀气动信号传送114.标准电池是作为()的标准量具。电动势115.电缆、电线和补偿导线铺设完毕后但终端尚未接线之前，应测定其各项绝缘电阻，阻值应高于（）Ω。5M116.电缆，电线和补偿导线等在铺设之前用()V兆欧表测定芯线间及芯线对绝缘外皮间的绝缘电阻，一般阻值应高于()Ω。5005M117.铅有良好的耐腐蚀性，铅管常用于输送（）和作管道（）。硫，衬里118.NRE记录仪的输入信号是（）直流电压信号，如果输入的是4～20mA电流信号，则在输入端子上要并联一个（）欧姆标准电阻。1～5V250119.自动调节系统常用参数整定方法有经验法、衰减曲线法、临界比例度法和()。反应曲线法120.当用仪表对被测参数进行测量时，仪表指示值总是要经过一段时间才能显示出来，这段时间称为仪表的（），如果仪表不能及时反映被测参数，便要造成误差，这种误差称为（）。反应时间动态误差121.第14页 敷设补偿导线时，橡皮绝缘导线周围的最高允许温度为（），石棉绝缘导线为（）。70℃125℃122.动圈仪表在使用过程中，阻尼的大小主要用（）来衡量。阻尼时间123.电子电位差计中的各桥路电阻，除了温度补偿电阻采用（）线绕制外，其它均用（）丝绕制。铜锰铜124.电子示波器是一种测量（）波形的电子仪器。其核心部件是（）。电压或电流示波管125.电子示波器由()、()、()三个部分组成。电子枪荧光屏偏转系统二、选择题（100）1.1.5级仪表的精度等级可写为（）。（A）1.5级（B）±1.5级（C）1.5（D）+1.5A2.仪表的精度级别指仪表的（）。（A）误差（B）基本误差（C）最大误差（D）基本误差的最大允许值D3.压力表使用范围一般在它量程1/3-2/3处，如果超过2/3则（）。（A）接头或焊口要漏（B）压力表的传动机构要变行（C）时间长了精度要下降（D）相对误差增大C4.压力仪表的使用范围如果低于1/3则（）。（A）因压力过低仪表没显示（B）精度等级下降（C）相对误差增加（D）绝对误差增加C5.一容器内的压力为1MPa，为了测量它应选用的量程为（）。（A）0-1MPa（B）0-1.6MPa（C）0-0.25MPa（D）0-4.0MPaB6.校对0～1.6MPa、1.5级的工业压力表时，下面可使用的标准压力表为（）。（A）0-1.6MPa，0.5级（B）0-0.25MPa,0.35级（C）0-4.0MPa,0.25级*（D）0-1.0MPa,0.1级A7.通常工业现场压力表示值表示被测参数的()。（A）动压（B）全压（C）静压（D）绝压C8.电磁流量计的量程一般为（）。（A）1:3（B）1:5（C）1:20（D）1:50C9.扭力管浮筒液面计的浮筒破裂，则仪表指示（）。（A）最大（B）最小（C）不变（D）大小与与所测介质密度有关B10.一般来讲，（）测量的滞后最大。（A）温度（B）压力（C）流量（D）液位A11.液柱式压力计是基于（）原理。（A）流体静力学（B）液体静力学（C）流体动力学（D）液体动力学B12.气动执行机构选择一般情况下选用()执行机构。（A）薄膜式（B）活塞式（C）无弹簧气动薄膜式（D）气动长行程A13.温度增大时，铂、镍、铜等材料的电阻值（）。（A）增大（B）减小（C）不变（D）有的增大，有的减小A14.扭力管浮筒液面计测液位时，若介质密度增加，仪表指示（）。（A）增大（B）减小（C）0（D）不变A15.用浮球测液位时，若介质密度增大，仪表指示（）。（A）增大（B）减小（C）基本不变（D）0C16.在节流装置的测量中进行温度压力等修正，是修正（）误差。（A）疏忽误差（B）偶然误差（C）系统误差（D）绝对误差C17.仪表引压管强度和严密性的试验压力一般应为设计压力的（）。（A）1.5倍（B）1.15倍（C）1.25倍（D）液体试压时1.25倍，气体为1.15倍D18.QBC差压变送器的测量范围为1000-6000Pa，迁移量为±6000Pa，对4000Pa量程的负迁移有（）。（A）-4000Pa-4000Pa（B）-2000-2000Pa;（C）-6000-0Pa（D）-7000--3000PaB19.在1151变送器电流放大电路中，输出电流表并联在D14二端，则电流表（）。（A）和串在回路上的电流表指示一样（B）因为经二级管分流，所以指示变小（C）指示最大第14页 （D）没有指示A20.用压力法测量开口容器液位时，液位的高低取决于（）。（A）取压点位置和容器横截面（B）取压点位置和介质密度（C）介质密度和横截面（D）取压点位置和容器本身高度B21.下列关于电阻温度计的叙述中，（）内容不恰当。A.电阻温度计的工作原理是利用金属线的电阻随温度近似线性变化B.电阻温度计在温度检测中有时间延迟的缺点C.与电阻温度计相比，热偶温度计能测更高温度D.因为电阻体的电阻丝是用较粗的线做成的，所以有较强的耐振性能D22.调节系统中，调节器正反作用的确定的依据是（）。（A）实现闭环回路正反馈（B）实现闭环回路负反馈（C）系统放大倍数恰好处（D）生产安全性B23.弹簧管的截面一般呈（）形。（A）扁圆（B）圆（C）梯（D）三角A24.开口贮槽液面测量，应使用（）。（A）内浮筒液面计（B）外浮筒液面计（C）外浮球液面计（D）电阻式液面计A25.采用多芯控制电缆，工作芯数为16～24时，备用芯数应为（）。（A）1（B）2（C）3（D）4B26.G1/2″表示是公称直径（）的圆柱管螺纹。（A）1英寸、右旋（B）1/2英寸、左旋（C）1英寸、左旋（D）1/2英寸、右旋D27.标准电位差计准备步骤，（）是正确的。（A）仪器放平稳后，校对检流计的机械零位，再校对电气零位，使用中不能移动（B）仪器放平稳后，校对检流计的机械零位，再校对电气零位（C）校对检流计的机械零位后，把仪器放平稳，再校对电气零位（D）仪器放平稳后，校对电气零位，再校对机械零位A28.调节阀口径大或压差高时可选用()执行机构。（A）薄膜式（B）活塞式（C）无弹簧薄膜式（D）气动长行程B29.双位式调节一般选用()执行机构。（A）薄膜式（B）活塞式（C）无弹簧薄膜式（D）气动长行程C30.加热炉燃料油(气)系统应选用()调节阀。（A）正作用（B）反作用（C）气开式（D）气关式C31.加热炉进料系统应选用()调节阀。（A）正作用（B）反作用（C）气开式（D）气关式D32.油水分离器的排水线上应选用()调节阀。（A）正作用（B）反作用（C）气开式（D）气关式C33.容器的压力若用排出料调节，应选用()调节阀。（A）正作用（B）反作用（C）气开式（D）气关式D34.蒸流塔的流出线应用()调节阀。（A）正作用（B）反作用（C）气开式（D）气关式C35.压缩机入口调节阀应用()。（A）气开式（B）气关式（C）正作用（D）反作用B36.压缩机旁路调节阀应选()式。（A）气开式（B）气关式（C）正作用（D）反作用B37.汽包上水调节阀应选用()或附加保位阀。（A）气开式（B）气关式（C）正作用*（D）反作用B38.储罐液位压力调节系统的调节阀应选()式。（A）气开式（B）气关式（C）正作用（C）反作用B39.现有恒节流孔A、B两个，其孔径相同，但孔长度A>B，则相同压力时（）。（A）A大于B气阻（B）A小于B气阻（C）A等于B气阻（D）A可能大于B气阻，也可能小于B气阻(KHD:基础理论知识)A40.在工业调节器中，一般不能单独使用的是（）调节器。（A）P调节器（B）I调节器（C）D调节器（D）PI调节器C41.在喷嘴挡板机构中，节流孔直径比喷嘴直径()。（A）大（B）小（D）一样大（C）可能大也可能小B42.看错刻度造成的误差属于（）。（A）疏忽误差（B）系统误差（C）引用误差（D）随机误差A43.热电偶补偿导线使用的环境应（）。第14页 （A）≤25℃（B）≤50℃（C）≤100℃（D）≤200℃(KHD:设备基本知识)C44.涡轮流量计是一种（）的流量计。（A）速度式（B）体积式（C）质量式（D）容积式A45.按国家规定，差压式流量计在满量程的（）以下一般不宜使用。（A）10%（B）20%（C）30%（D）40%C46.仪表引压管路的长度按规定应不大于（）。（A）20米（B）50米（C）80米（D）100米B47.生产场所对噪音限定值为（）。（A）90dB（B）75dB（C）85dB（D）60dBA48.下述（）说法是正确的。（A）微分时间愈长，微分作用越弱（B）微分时间愈长，微分作用越强（C）积分时间愈长，积分作用越强（D）比例度越大，比例作用越强B49.管道上安装孔板时，如方向装反了会()。（A）差压计倒指示（B）差压计指示变小（C）差压计指示变大（D）无影响B50.沉筒式界面变送器在现场调零应（）。（A）被测介质放空（B）浮筒内充满轻介质（C）浮筒内充满重介质（D）轻重介质各一半B51.节流孔板前的直管段一般要求()D。（A）10（B）5（C）30-50（D）20DA52.为了正确测量孔板前直管段最好为()D。（A）15-30（B）30-50（C）10-15（D）10-20B53.在PID调节中，比例作用是依据()动作的。（A）偏差大小（B）偏差是否存在（C）偏差变化速度（D）偏差的方向A54.调节器比例度增大，放大倍数减小，比例作用()。（A）增强（B）减弱（C）不变（D）增大减小不一定B55.根据线圈电压变化而动作的继电器称为()。（A）电压继电器（B）电流继电器（C）时间继电器（D）中间继电器A56.用编程器不能对智能变送器的（）参数进行修改。（A）电容量（B）阻尼（C）量程（D）工程单位A57.保温材料的一般保温厚度为()mm。（A）100（B）50（C）30（D）20B58.调节阀前后压差较小，要求泄漏量小，一般可选用()阀。（A）蝶阀（B）隔膜阀（C）单座（D）偏心旋转C59.通常工业现场压力表取压管与管道设备连接应（）。（A）与内壁平齐（B）插入其内（C）插入其内并逆向介质来流方向（D）插入其内并顺向介质来流方向A60.差压式流量计用于测量有腐蚀性、高粘度、易凝结、易析出固体物的流体时，要加装（）器。（A）沉降（B）冷凝（C）集气（D）隔离D61.不同测量范围的1151差压变送器是由于测量膜片的（）。（A）厚度不同（B）材料不同（C）直径不同（D）刚度不同A62.用双法兰液面计测量容器内液位，液面计的零点和量程已校好，后因维护需要，仪表的安装位置上移一段距离，则液面计（）。（A）零点上升量程不变（B）零点下降量程不变（C）零点不变量程增大（D）零点量程都不变D63.用K分度号热偶与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表指示（）。（A）偏大（B）偏小（C）可能大也可能小（D）正常C64.在稀酸溶液中，PH值增加时，溶液的酸性（）。（A）增强（B）不变（C）减弱（D）可能增强，也可能减弱B65.同一型号扭力管浮筒液面计测量范围越大，则浮筒的直径（）。（A）越大（B）不变（C）越小（D）可以大，也可以小C66.大转矩蝶阀应选用()执行机构。（A）薄膜式（B）活塞式（C）无弹簧薄膜式（D）气动长行程式D67.用万用表R×1000欧姆档检查电容量较大的电容器的质量，在正确测量的情况下，若指针满偏转，则电容（）。（A）好的（B）断路（C）短路（D）有漏电C第14页 68.用万用表R×1000欧姆档检查电容量较大的电容器的质量，在正确测量的情况下，若指针不动，则电容（）。（A）好的（B）断路（C）短路（D）有漏电B69.用万用表R×1000欧姆档检查电容量较大的电容器的质量，若指针挥动后，不能回到无穷大处，则电容（）。（A）好的（B）断路（C）短路（D）有漏电D70.用万用表R×1000欧姆档检查电容量较大的电容器的质量，在正确测量下，若指针挥动后，再返回最大，则电容()。（A）好的（B）断路（C）短路（D）有漏电A71.下面有关自动控制的一些提法，（）种提法在概念上是模糊的。（A）自动调节又称自动控制（B）自动监视系统包括自动测量和信号报警等，是开环系统。（C）自动操纵系统包括顺序控制自动联锁系统，是开环系统。（D）自动调节系统属于定量控制，它不一定是闭环系统。A72.角接取压标准孔板适用管径D最大为（）mm。（A）500（B）700（C）800（D）1000D73.铠装热偶最短为50mm，最长为（）mm。（A）1000（B）15000（C）20000（D）10000B74.差压变送器的水平管路敷设有一定的坡度要求，其值应为（）。（A）1∶10（B）1∶20（C）1∶50（D）1∶100C75.在35KV的带电设备上方搭脚手架时，水平距离应不小于（）。（A）2米（B）3米（C）4米（D）5米B76.使用方根流量刻度时，最大流量不超过满刻度的()。（A）95%（B）70-80%（C）30%（D）50%A77.液化石油气的爆炸下限为（）。（A）1%（B）2%（C）5%（D）10%B78.以下测量压力的仪表，那一种测压时不受重力随高度变化(即重力加速度)的影响。（A）单管压力计（B）浮力式压力计（C）环称式差压计（D）弹簧管压力计D79.活塞式压力计上的砝码标的是（）。（A）质量（B）重量（C）压力（D）密度C80.PLC的用户程序一般是存贮在（）介质上。（A）ROM（B）RAM（C）EPROM（D）RAM或EEPROMD81.下列记述中（）是正确的。（A）阀门定位器的输出信号大小与输入信号成正比（B）阀杆的行程与阀门定位器输入信号大小成正比（C）阀杆的行程与阀门定位器输出信号大小成正比（D）阀杆的行程与调节器输出信号大小成正比(KHD:设备基本知识)B82.电厂锅炉汽包一般采用（）调节系统。（A）串级（B）分程（C）三冲量（D）比值C83.以下流量系统采用的仪表及投运方法，（）解释不够全面。（A）开停灌隔离液的差压流量计的方法同一般差压流量计的启动方法（B）差压法测流量采用开方器，一是为了读数线性化，二是防止负荷变化影响系统的动态特性（C）流量调节系统一般不采用阀门定位器（D）流量调节系统仅采用PI调解器，不采用PID调解器A84.铺设补偿导线时，导线周围最高允许温度，橡皮绝缘与石棉绝缘导线分别为（）。（A）80℃，150℃（B）70℃，125℃（C）50℃，100℃*（D）100℃，150℃B85.定值调节系统的传递函数反映了以干扰量为输入，以被调量为输出的动态关系，它（）。（A）与系统本身的结构参数、扰动量的形式及大小均有关（B）仅与扰动量的形式和大小有关（C）仅与系统本身的结构参数有关（D）仅与调节器P、I、D参数有关C86.电流流过线圈会产生磁场，磁场方向可用()判断。（A）右手定则（B）左手定则（C）电场原理（D）磁场原理A87.继电器动作特性的四个阶段有A动作、B释放、C工作、D静止四个阶段，其顺序是（）。（A）ABCD（B）ADBC（C）ACBD（D）DACBC88.仪表在现场校验时，配热阻式动圈仪表要用()。（A）手动电位差计（B）旋钮式标准电阻箱（C）标准毫安表（D）毫伏发生器B89.仪表在现场校验时，电子电位差计要用()。（A）手动电位差计（B）旋钮式标准电阻箱（C）标准安装表（D）毫伏发生器A90.如果甲乙两个广义调节对象的动态特性完全相同，甲采用PI作用调节器，乙采用P作用调节器，当比例带的数值完全相同时，甲乙两系统的振荡程度相比，则()。（A）甲系统的振荡程度大（B）乙系统的振荡程度大（C）甲乙两系统振荡程度相同第14页 （D）甲乙两系统振荡程度不同，但无法判断哪个大A91.制造厂给出的涡轮流量变送器的仪表常数是用（）进行标定的。（A）水（B）酒精（C）空气（D）氮气A92.如果感扰源的频率较高，干扰信号的波长比被干扰对象的小，则干扰源以（）形式进入测量装置。（A）静电感应（B）电磁辐射（C）电场（C）磁场B93.如图，已知R2>R1，E1=E2(内阻可忽略不计)。如果要使通过G的电流为零，那麽R3和R4应为（）。R1R2┌─■─┬───■──┐+│I●↓v│-E1◆│G◆E2-│││+└─■─┴───■──┘R3R4（A）R3=R2、R4=R1（B）R4=R3-R2+R1、R3>=R2-R1（C）R1R4=R2R3（D）R3=R1、R4=R2B94.在精确测量电阻时，为了消除引线电阻的接触电阻的影响，可采用（）接线。（A）二线路（B）三线（C）四线（D）五线(KHD:基础理论知识)C95.压敏电阻是一种（）的保护器件。（A）过流（B）过负荷（C）过电压（D）欠压C96.便携式直流电位差计“标准”-“未知”开关合向“标准”时，若检流计始终偏向一边（接线正确），其原因可能是（）。（A）标准电池内阻过大（B）电池装反了（C）检流计内阻过大（D）内附电池电压过低D97.某调节系统采用比例积分作用调节器，某人用先比例后积分的试凑法来整定调节器的参数，若比例带的数值以基本合适，增加入积分作用的过程中，则（）。（A）应适当减小比例带（B）应适当增加比例带（C）无需改变比例带（D）必须加入微分B98.用电子电位差计测温时,采取（）抗干扰措施是正确的。（A）将热电偶焊在金属保护管上并与仪表P点相连接（B）补偿导线与控制线绞合在一起进行安装（C）热电偶浮空（D）补偿导线采用金属屏蔽网屏蔽，此金属屏蔽对地浮空，与仪表P点连接C99.1151变送器零点电位器R35的动触点开路，则仪表（A）不管加多少差压，仪表没输出（B）输出还是随信号的改变而改变，但数值不对（C）指示最大（D）正常指示B100.下列测量电压时所选用的仪表及测量方法，（）是正确的。（A）标准电池电压为1.018v，用万用表0-1.5v直流档测量，虽不精确，但作为检查是可以的（B）用精密直流高阻电位差计测量热电偶的电势是合适的（C）要测量某电压的大小，测量回路必须从被测电压中分出电流（D）测量高内阻毫伏信号时，必须提高测量线路的输入阻抗与信号源内阻的比值D三、判断题(125)1.在非0数字中间的0是有效数字。√2.在非0数字右边的0是有效数字。√3.在整数部分不为0的小数点右边的0是有效数字。√4.回差在数值上等于不灵敏区。×5.当被测压力高于大气压时，被测压力引至单管压力计的蛊形容器中去。√6.当被测压力低于大气压时，(测量负压情形)，被测压力引至单管压力计的单管中去。√7.环境温度对液柱压力计的测量精度无影响。×8.浮球液面计平衡锤在最上时，实际液面最高。×9.浮球平衡锤在中间时，实际液面在中间。√10.校验时把浮筒室内部放空阀打开，然后接一塑料管进行灌水校验，有人说，这塑料管一定要和浮筒一样保持垂直才能校验准确。×11.液位变化时，浮球式液位计浮球所受的浮力变化，因而可测出液位的高低。×12.浮球式液位计的液位示值与被测介质的密度有关。×13.浮子式测量仪表用于大型储罐、清洁液体的液面测量和容积计量。×14.浮子式测量仪表用于测量脏污的、粘性的液体以及环境温度下解冻的液体的液面。√15.两种液体的比密度有变化的界面可以用浮子式液位计。第14页 ×16.用浮筒液面计测量液面时，为了确保浮筒在浮筒室内自由运动，因此浮筒液面计的垂直安装度要求非常严格。√17.为了使浮筒液面计能测到准确而平稳的液位，液位计的传感元件必须避开物料的直接冲击，最好安装在液位的死角处。×18.用差压变送器测量液体的液面时，差压计的安装高度可不作规定，只要维护方便就行。×19.热电偶的E(200度，100度)等于E(100度，0度)。×20.当用热偶测量温度时，若连接导线使用的是补偿导线，就可以不考虑热偶冷端的补偿。×21.为防止线路之间的相互干扰，电源线和信号线不得穿同一个管，但补偿导线、本安仪表的线路、联锁报警线可穿在一起。×22.铜热电阻的测量范围比铂热电阻的测量范围宽。×23.763.在PLC系统中的“连锁解除”开关，是用来“旁路”某一连锁回路的。√24.在危险场所使用安全火花型仪表，在危险场所和控制室之间设置安全栅，这样构成的系统叫安全火花型防爆系统。√25.小直径钻头可用高转速。√26.在调节范围内信号越高，风关阀开度越大。×27.按仪表使用条件来分，误差可分为基本误差和附加误差。√28.被测压力越高，测压仪表的波纹管的结构越小。√29.浮球液位计的液位指示值与被测介质重度有关。×30.热电偶的传输信号是mA信号。×31.调节阀的启动风压为0.02MPa，止动风压为0.1MPa。√32.仪表的质量是指产品的内在质量和外观质量。×33.仪表的质量是指产品的质量要全部符合标准。×34.产品质量保证，主要是依靠检验员的严格把关。×35.常用的体积流量单位是m3/h，l/h，kg/h，t/h，Nm3/h。×36.电路一般由电源、负载及中间环节等部分组成。√37.在一段电路中通过电路的电流，与电路两端电压成正比，与该段电路的电阻成反比。√38.测量一个电路的电流，电流表必须和这个电路串联。√39.正作用调节器，当给定值增大时，输出也增大。×40.在冬天应用酒精或甘油、水的混合物，而不用水来校验浮筒液位。√41.在PID调节器中要想增加比例作用，应减小比例度。√42.集散型控制系统使操作管理集中控制、危险分散。√43.带联锁的仪表维修时，要先解除联锁，再进行维护、修理。√44.根据国家防爆及卫生等级的规定，高温是指温度在400℃以上。× 45.灵敏度的值越大，则仪表越灵敏。 √ 46.灵敏限的值越大，则仪表越灵敏。×47.标准节流装置是在流体的层流型工况下工作的。×48.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。√49.对称孔板的两侧端面均无圆锥角，两端面的技术要求也一样。所以孔板的流向是不固定的。√50.气动浮球球头脱落后，输出风压跑最大。√51.当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定。√52.比例调节过程的余差与调节器的比例度成正比。√53.当被测介质处于最低液位时，测量低于被测介质的最低液面，仪表指示高于0点，为使仪表指示正确，人为将仪表指示调为0点，即进行迁移，这种情况称为正迁移。×54.比例度与放大倍数成倒数关系。√55.集中分散型综合控制系统的特点是控制集中，信号分散。√56.热电阻测温时不需要冷端补偿。√57.压力表液位计可用来测量敞口容器或密闭容器中液位。×58.测量低压介质时，仪表测量管线也可采用φ6×1的紫铜管。第14页 ×59.节流装置的上、下游不需要足够的直管段长度。×60.节流装置在调节阀前是合理的。×61.节流装置具有方向性。√62.弹簧管的截面是扁圆形或椭圆形。√63.压力有静压、动压和全压之分，它们的关系是:全压=动压+静压。√64.活塞式压力计式是基于静压平衡原理工作的。√65.对于一个固定的偏差来说，微分输出为0。√66.1151差压变送器的精度为0.1%。×67.不同测量范围的1151差压变送器是由于测量膜片的厚度不同。√68.表压是绝对压力和大气压力之和。×69.不要把热电偶插至被测介质的死角区域，在管道中热电偶保护套管末端应超过流束中心线5-19mm。√70.热电偶与被测介质逆向安装，至少与被测介质流向成90度角，若管径较小可装在拐弯处，迎着流体流向，沿着管道中心线插入。√71.热电偶接线盒应朝下。×72.热电偶的热电势大小与热电极的材质有关。√73.晶体二极管的主要特性为单向导电性。√74.用差压计测量密闭容器液位时，需在引压管中装有隔离液，由于正负管隔离液重度相同，从而互相抵消，所以隔离液重度不影响迁移量及测量准确度。×75.除了比例调节可单独应用外，积分和微分调节都不能单独使用。√76.不得在聚四氟乙烯材料密封的管道丝口周围进行烧焊。√77.所谓“零点迁移”就是把差压变送器零点所对应的被测参数，迁移到某一不为零的数值。√78.用热电偶测量炉膛温度时，应使热电偶与火焰直接接触，这样测量值比较准确。×79.1151差压变送器的电路板上有一个迁移插片，负迁移时应插在S位置。×　80.计算机的外存贮器与内存贮器相比，速度更快，容量更大。×81.补偿导线的正确敷设，应该从热电偶起到与冷端温度补偿装置同温的地方。√82.在DCS控制系统中，安全栅主要是为了保护DCS系统。×83.靶式流量计垂直安装于管道上时，液体应自上而下。√84.在一般情况下，调节阀“V”型填料的开口向下。√85.三通电磁阀应垂直朝上安装，不允许朝下安装。√86.阀门定位器可改善调节阀的静态特性，提高阀门线性度。√87.流量愈大，靶式流量计靶上所受的作用力愈大。√88.转子流量计的锥管必须垂直安装，不可倾斜。√89.EPROM存贮器在掉电时其内容也不丢失，但只能读EPROM存贮器的内容。×90.浮筒液位计在现场一般采用挂重法进行校验。×91.补偿导线和与其相配热电偶的热电特性完全相同。×92.NPT螺纹是60°圆锥管螺纹。√93.ANSI是美国国家标准。√94.椭园齿轮流量计的进出口差压增大，泄漏量增大，流体介质的粘度增大，泄漏量减小。√95.对于含有固体颗粒的流体也可以用椭园齿轮流量计测量其流量。×96.用椭圆齿轮流量计测量时，由于被测流体可能混有杂物，所以为了保护流量计，必须加装过滤器。√97.铜热电阻的测温范围比铂热电阻测温范围宽。×98.安全栅是具有限流、限压功能的保护装置。×99.前馈控制也是闭环控制。×100.微分时间越长，微分作用越弱。×101.对滞后大的调节系统，为克服其影响，可加入微分作用克服。×102.测量蒸汽的孔板流量指示仪，如果汽中带水，则指示仪的指针将向上波动。第14页 ×103.电磁感应作用就是磁向电的转换作用，其必要条件不是磁通本身的大小，而是磁通量本身的变化。√104.用浮筒式液面计测液位时，液位越高，扭力管所产生的扭角越高，液位越低，产生的扭角越小。×105.换热器中，冷却水调节阀应选用气开阀。×106.角接取压位于孔板的端面处。√107.串级调节器的特点是副调节器的输出作为主调节器的给定。×108.阀门定位器可以改变调节阀的气开气关。×109.当流体流动时，流线间有质点交换，迹象极不规则的工况称为紊流流型。√110.仪表风要求固体粒子直径不大于10um。√111.电磁流量计是不能测量气体介质流量的。√112.电磁流量计的输出电流与介质流量有线性关系。√113.转子流量计适合于小流量测量。√114.隔离式安全栅可以给一次表提供24V直流电。√115.用双法兰式差压变送器测量液面，当正负取压孔固定不变时，仪表安装位置的高低对零点和量程是没有影响的。√116.DCS中采用现场总线是为了简化结构，节省硬件成本。√117.一般DCS都有输入、输出信号断线检测功能。√118.在线式UPS当内部逆变电处有故障时，可切旁路继续给负载供电。√119.调节低压差、大流量气体，可选用蝶阀。√120.噪音较大时，可选用单座阀。×121.调节器的输出值随偏差的增加而增加的为正作用，反之为反作用。×122.冗余通讯总线设计是为了提高数据传输速度。×123.有些DCS能对特定的现场智能变送器的参数进行组态。√124.在设备有“复位”按钮的报警系统中，当故障排除以后，不进行复位便可恢复正常。×125.在进行PLC程序修改以后，可不再进行测试便可投入使用。×四、简答题（50）1.孔板有没有方向性?有何规定?（1）孔板有方向性，（1分）（2）它的尖锐一侧应迎着流向，为入口端，（1分）（3）而其呈喇叭的一端为出口端。（3分）2.热电阻显示仪表指示无穷大，试分析产生原因。一般有两种原因：（1）热电阻断路,（2分）（2）引出线断路。（3分）3.调节阀起动风压过大原因有哪些？（1）弹簧压得太紧，（2分）（2）盘根压得紧，（2分）（3）阀杆弯曲或有卡现象（1分）。4.一台正在运行的气动薄膜调节阀，如果阀芯与阀杆脱节，会出现什么现象？（1）被调参数突然变化。（2分）（2）调节阀不起控制作用，阀杆动作，但流经调节阀的流量不变。（3分）5.说明下列螺纹代号的含义：M12；M10×1左（1）M12表示粗牙普通螺纹，公称直径12mm。（2分）（2）M10×1左表示左旋的细牙普通螺纹，公称直径10mm，螺距1mm。（3分）6.如何清洁CRT？CRT的清洁方法如下：（1）1、关闭CRT的电源。（1分）（2）2、用一块软布擦去屏幕表面的灰尘。（1分）（3）3、用湿布擦干净CRT屏幕，应从中心向外绕着擦，以免屏幕上产生条纹，（1分）（4）再用干布擦干屏幕。（1分）（5）4、打开CRT电源。（1分）7.什么是两线制?两线制有什么特点?（1）现场仪表与室内盘装仪表之间的信号和电源共用两根线称两线制。（2分）（2）它的特点是:经济、安装方便、调校方便。（3分）8.调节阀有多少种上伐盖?（1）共有四种：（1分）（2）普通性（1分）,（3）长颈性,（1分）（4）散热片性（1分）,（5）波纹管密封型。（1分）9.调节阀产生振动会有什么影响？（1）调节阀产生振动时，会使系统管道跳动，（1分）（2）附件及元件松动，（1分）（3）伴随产生噪音（1分），（4）严重时甚至会将阀杆振断，阀座脱落，（1分）（5）致使系统无法正常工作，有的根本不能投运。（1分）第14页 10.配电器的作用是什么?（1）为现场提供24VDC电压，（1分）（2）同时接受变送器发出4-20mADC信号（1分），（3）并将其隔离转换成1-5VDC或4-20mADC信号。（3分）11.一台气动薄膜调节阀，若阀杆在全行程50%位置，则流过阀的流量是否也是最大量的50%？（1）不一定，要以阀的结构特性而定（1分）（2）在阀的两端压差恒定的情况下，如果是快开阀，则流量大于50%，（1分）（3）如果是直线阀，流量等于50%，（1分）（4）如果是抛物线阀或等百分比阀，流量小于50%。（2分）12.绝对压力变送器和一般的压力变送器在结构上有什么不同？（1）绝压变送器的测压元件的另一边（或外边）必须抽成真空，（1分）（2）这样才能以绝对零压为基准（1分）。（3）而一般压力变送器的测压元件的另一边（或外边）和大气相通，（1分）（4）也就是以大气压力为基准。（2分）13.在法兰上安装垫片应注意什么？需要的设备材料如下:（1）垫片的选择要按照设计要求选取；（1分）（2）垫片的安装一定放在螺栓的内侧；（1分）（3）管线压力愈高，垫圈相应愈窄。（3分）14.仪表保温的目的是什么？（1）在于保证仪表及检测、调节系统的正常工作，（3分）（2）减少测量附加误差。（2分）15.调节阀型号为ZMBP-16KD所表示的含义.（1）气动薄膜直通单座调节阀，（1分）（2）执行机构为反作用（1分），（3）整机为气开式，（1分）（4）公称压力1.6MPa（5）低温型。（2分）16.有一流量调节系统信号传输管线很长，因此系统产生较大的滞后，有人设想给调节器后加微分器来改善系统特性，试问这种设想是否合理，为什么？（1）这种设想不合理。（2分）（2）因为信号传送滞后是纯滞后，而微分作用不能克服纯滞后。（3分）17.一般DCS系统中都采用哪些冗余措施？（1）电源冗余，采用双电源或矩阵式多电源供电。（1分）（2）通讯线路，采用双线冗余。（1分）（3）控制单元，采用一比一冗余或多比一冗余。（1分）（4）输入输出冗余。（1分）（5）多台操作站之间互为冗余。（1分）18.简述UPS工作原理。（1）UPS是交流不间断电源装置的简称，是一种高可靠性交流电源设备。（1分）（2）UPS通常由两套系统构成，一套用蓄电池储能，（1分）（3）另一套直接使用交流电网，（1分）（4）两者互为备用，通过电子开关切换。（1分）（5）一旦电网突然停电或供电质量不符合要求，另一套能立即投用，时间在几毫秒之内。（1分）19.SLPC的模拟信号有几种?（1）AI：5点1-5VDC5点（2分）（2）AO：3点1-5VDC2点，4-20mADC1点（3分）20.在用孔板测量流量的调节系统中，孔板装在调节阀前，为什么是合理的?（1）在节流装置测量的理论指导中，理论上有两个假设，即流体流动是连续的并且流体流动过程中遵守能量守恒定律，（1分）（2）这就告诉我们流量计的孔板不能装在气液两相并存的地方，以增大测量误差，（1分）（3）有的液体经调节阀降压后，有时会有部分气化（如液化烃）形成两相共存，（1分）（4）因此，流量孔板应尽量装在阀前这才是合理的（2分）。21.如何选用气动调节阀的气关和气开?(1)事故条件下，工艺装置应尽量处于安全状态。（1分）(2)事故状态下，减少原料或动力消耗，保证质量。（1分）(3)考虑介质的特性。（3分）22.串级调节系统使用中应注意的问题有哪些?(1)主付变量的选择。（1分）(2)主付调节器正反作用的选择。（1分）(3)主付调节规律的选择。（3分）23.气动信号传输管线常用哪些导管?（1）一般场合下，常用φ6×1的紫铜单管及管缆，也可采用φ6×1的聚乙烯，尼龙单管及管缆，（1分）（2）腐蚀性场合，宜采用聚乙烯尼龙、不锈钢、聚氯乙烯护套的紫铜单管及管缆。（1分）（3）特殊情况下，如大膜头的调节阀，直径较大的气缸阀，切换时间短且传输距离较远的控制装置，可选用φ8×1或φ10×1规格的导管。（3分）24.调节阀一般工作在什么范围内？（1）调节阀应避免在小开度下工作，（1分）（2）通常应大于10～15%。（1分）（3）对于高压阀、双座阀、蝶阀、处于流闭状态的调节阀来说，应大于20%（线性阀）～30%（对数阀）。（3分）25.安全火花线路的必要条件是什么？（1）自身不产生非安全火花（2分）（2）安全场所的非安全火花不能窜入危险场所（3分）。26.信号报警系统中，有哪些基本的工作状态?（1）正常状态：此时没有灯光或音响信号。（1分）（2）报警状态：当被测工艺参数偏离规定值或运行状态出现异常时，发出音响灯光信号，以警告值班人员注意。（1分）（3）接收状态：值班人员发现报警信号后，揿一下接收按钮，从而解除音响信号，保留灯光信号。（1分）第14页 （4）复原状态：当故障排除以后，报警系统恢复到正常状态，有些报警系统中备有复原按钮。（1分）（5）试灯状态：用来检查灯光回路是否完好，而且要求只能在正常状态下才能试灯，在故障状态下不能试灯。（1分）27.齐纳式安全栅的基本组成部分有哪些？（1）快速熔断器：是一种特殊元件，切断危险电压、电流；（1分）（2）限压电路：由齐纳二极管或其他限压元件组成；（1分）（3）限流电路：由线性元件（如电阻器）或非线性元件（如晶体三极管、集成电路）组成。（3分）28.工艺介质为液体的水平管道上，垂直安装一套差压式流量测量系统，差压变送器是经过校验后安装上去的，启表后发现指示偏低，经核实工艺与孔板设计均无问题试分析可能原因，并说明解决方法。（1）孔板方向装反，这时流束缩颈与孔板距离比正确安装远，致使孔板后取压孔测压值增高，造成压差下降，需重新装正。（1分）（2）负压管线最高位置比正压管道高，造成附加静压误差，使指示值偏低。（1分）（3）差压变送器正压室中气体未排净，这时可打开正压室侧排气孔，见到液体流出后再重新拧紧。（1分）（4）三阀组中的平衡阀未关严，或阀虽旋紧，仍有内漏，需关严或更换。（2分）29.叙述直通单座调节阀的特点及应用场合。直通单座调节阀体内只有一个阀芯和阀座，主要特点是：（1）泄漏量小，标准泄漏量为0.01%C。（1分）（2）允许压差小，DN100的阀ΔP为120KPa。（1分）（3）流通能力小、DN100的阀C=120。（1分）（4）这种阀适用于要求泄漏量小和压差较小的场合。（2分）30.叙述套筒调节阀稳定性好的原因。（1）由于套筒阀的阀塞设有平衡孔，（1分）（2）可以减少介质作用在阀塞上的不平衡力（1分），（3）同时套筒与阀塞间导向面大，（1分）（4）加之不平衡力变化较小，（1分）（5）因此不易引起阀芯振动。（1分）31.三通调节阀有哪两种结构，各用于什么场合?（1）三通调节阀有分流型和合流型两种结构。（1分）（2）分流阀用于一种流体分为两路的场合，（1分）（3）合流阀用于两种流体混合成一路的场合。（3分）32.当补偿导线类型和极性混淆不明时，如何判别?可用下述方法判别：（1）将两根补偿导线的两端剥头后，一端相连浸入沸水中，（1分）（2）另一端分别接于按一定热电偶分度号刻度的显示仪表上，（1分）（3）观察指示值的变化，若仪表指针反转，则说明极性接反。调换接线后，指针应正转至一定位置。（1分）（4）若仪表指示值为100℃附近，则说明该补偿导线与该显示仪表配用的热电偶相符，（1分）（5）若指示值比100℃高或低得多，则说明补偿导线不能与此显示仪表配套，可查热偶分（1分）度表确认补偿导线类型。33.调节阀副线有什么作用？（1）在连续生产过程中，为了防止调节阀发生故障致使生产停顿或造成事故，调节阀往往都装有副线，（1分）（2）以便在必要时由人工用副线阀门调节来暂时代替自动调节，（1分）（3）或者将调节阀前后的两个切断阀关阀，把调节阀取下进行更换或检修。（3分）34.安装法兰螺栓时应怎样做？（1）使用的螺栓要按设计规定的规格选用，不能随便代用。（1分）（2）螺帽及螺栓头应垂直支承在法兰面上。（1分）（3）在拧螺帽时，要采用对角线拧紧法，否则容易引起倾斜，产生泄露。（3分）35.电磁阀安装位置如何确定？（1）通常电磁阀是水平安装的，（1分）（2）这样可不考虑铁芯的重量；（1分）（3）若垂直安装，线圈的磁吸力不能克服铁芯的重量，（1分）（4）电磁阀不能正常工作。（1分）（5）因此，安装前要仔细阅读说明书，弄清它的安装方式。（1分）36.集散系统的电源有什么要求？（1）集散系统对电源要求远高于常规仪表，（1分）（2）电源必须可靠且安全，（1分）（3）对供电系统的安全性要求很高。通常，（1分）（4）它采用双回路供电，自动切换。（1分）（5）万一两个回路都停电，还要有不间断电源瞬时接上，以保证系统运行在安全状态。（1分）37.仪表引压管路的长度无规定，以多长为好?（1）为了保证仪表的测量精度，减少滞后，管路应尽量短。（1分）（2）但对高温高压的蒸气，为了能使其充分冷凝，要求测量管路有一定的长度，（1分）（3）对脉动较大的介质，也要求测量管路有一定的长度，以使波动平稳,（1分）（4）但最长不应大于50m。（2分）38.说出常用的蒸汽伴管的材质和管径？常用的蒸汽伴管有：（1）紫铜管φ8×1（1分）（2）不锈钢管φ10×1（φ10×1.5）（1分）（3）无缝钢管φ14×2(φ18×3)（3分）39.分散控制系统(DCS)一般有那几个部分构成?一般有四大部分组成：（1）过程输入/输出接口单元。（1分）（2）过程控制单元。（1分）（3）CRT操作站。（1分）（4）高速数据通路。（2分）40.安装压力表时，什么情况下要加装冷凝弯（圈）？（1）压力表在测量高于60℃的热介质时，（2第14页 分）（2）为防止弹性元件受介质温度影响而改变性能，一般在压力表之前加装冷凝弯（圈）。（3分）41.图示一液面调节回路，工艺要求故障情况下送出的气体中也不许带有液体，试选取调节伐气开、气关形式和调节器的正、反作用。┌──→气│┌┴┐进料│├┐变送器─→││○───────────□调节器│├┘│└┬┘│└────────●────▲──────→液泵阀（1）因工艺要求，故障情况下送出的气体不许带液，故当气源压力为零时，阀门应打开，所以调节阀为气关式；（1分）（2）当液位升高时，要求调节阀开度增大，（1分）（3）由于选择的是气关阀，故要求调节器输出减小，（1分）（4）调节器是反作用。（2分）42.调节阀的流量特性有哪几种?（1）直线流量特性。（1分）（2）等百分比流量特性。（1分）（3）抛物线。（1分）（4）快开。（1分）（5）双曲线。（1分）43.为什么调节阀不能在小开度下工作？（1）调节阀在小开度工作时存在着急剧的流阻、流速、压力等变化，会带来如下问题：（1分）（2）节流间隙最小，流速最大，冲刷最厉害，严重影响阀的使用寿命。（1分）（3）急剧的流速、压力变化，超过阀的刚度时，阀稳定性差，甚至产生严重振荡。（1分）（4）对于流闭状态下工作的阀，会产生跳跃关闭或跳跃起动现象，调节阀在这个开度内无法进行调节。（1分）（5）开度小，阀芯密封面离节流口近，有损于阀芯密封面。（1分）44.控制电路中继电器的触点必须满足哪些要求？要满足的条件有如下几条：（1）保证电气连接的可靠。（1分）（2）接触时不发生跳动。（1分）（3）接触时电阻小。（1分）（4）触点有足够的机械强度，能经受一定的通路和断路次数。（1分）（5）不受外界的影响，即接点电阻的值不随外界因素的变化而改变。（1分）45.如何选择多芯电缆的芯数?（1）采用多芯电缆时，其芯数和传输信号的多少有关，（1分）（2）此外还要留有一定的备用芯数（1分）。（3）根据所需工作芯数和备用芯数之和，即可确定多芯电缆的芯数。（3分）46.工作接地包括哪些内容?包括（1）信号回路接地，（1分）（2）屏蔽接地，（1分）（3）本安仪表接地，（1分）（4）其目的是提供电位参考点，抑制干扰，防爆等。（2分）47.哪些装置应进行保护接地?（1）仪表盘（柜，箱，架）及底座，（1分）（2）用电仪表外壳，（1分）（3）配电箱，接线盒（1分），（4）汇线槽，导线管，（1分）（5）铠装电缆的铠装护层等（1分）。48.构成一个自动调节对象应具备哪三个条件?（1）调节对象中的被调参数是可以连续测量的。（1分）（2）在调节对象中存在着影响被调参数使之偏离给定值的干扰因素。（1分）（3）在调节对象中至少可以找到一个量是可以进行调节的，通过对这个量的调节，补偿外界干扰对调节参数的影响，使被调参数维持不变。这个量即是调节参数。（3分）49.阀门定位器的作用有哪些?(1)改善调节阀的静态特性，提高阀门的线性度。（1分）(2)改善调节阀的动态特性，减小调节信号的传递滞后。（1分）(3)改善调节阀的流量特性。（1分）(4)改善调节阀对信号压力的影响范围，实现分程控制。（1分）(5)使阀门动作反向。（1分）50.试电笔有哪些用途?（1）用于检查导体和用电器具外壳是否带电，一般检查电压在55-500V左右。（1分）（2）用于区分交流电还是直流电，氖气管两极都发亮的为交流电，氖气管一极发光的是直流电。（1分）（3）用于区分火线还是地线。（1分）（4）用于判别直流电压的正负极，正极氖气管后端发光，负极前端发光。（1分）（5）用于判别电路接触是否良好和电压高低等。（1分）第14页
