苏州一光610系列全站仪碎步测量操作流程 4页

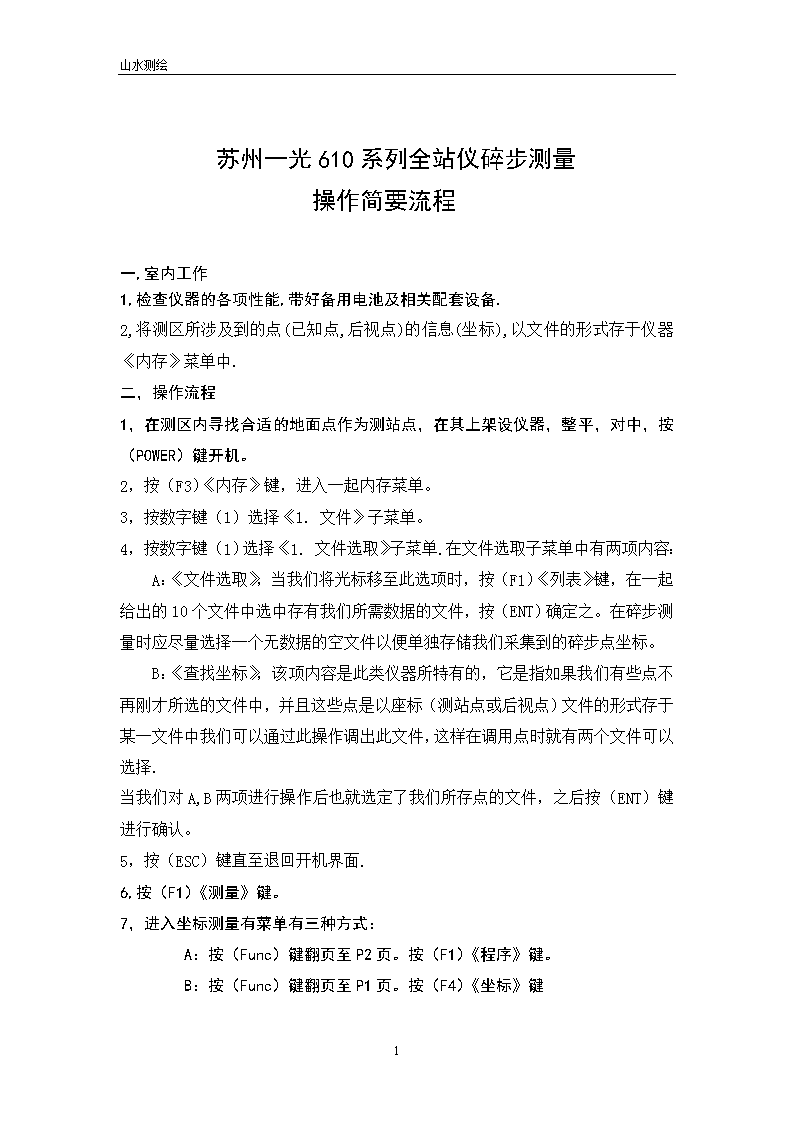

山水测绘苏州一光610系列全站仪碎步测量操作简要流程一,室内工作1,检查仪器的各项性能,带好备用电池及相关配套设备.2,将测区所涉及到的点(已知点,后视点)的信息(坐标),以文件的形式存于仪器《内存》菜单中.二，操作流程1，在测区内寻找合适的地面点作为测站点，在其上架设仪器，整平，对中，按（POWER）键开机。2，按（F3）《内存》键，进入一起内存菜单。3，按数字键（1）选择《1.文件》子菜单。4，按数字键（1）选择《1.文件选取》子菜单.在文件选取子菜单中有两项内容：A：《文件选取》，当我们将光标移至此选项时，按（F1）《列表》键，在一起给出的10个文件中选中存有我们所需数据的文件，按（ENT）确定之。在碎步测量时应尽量选择一个无数据的空文件以便单独存储我们采集到的碎步点坐标。B：《查找坐标》，该项内容是此类仪器所特有的，它是指如果我们有些点不再刚才所选的文件中，并且这些点是以座标（测站点或后视点）文件的形式存于某一文件中我们可以通过此操作调出此文件，这样在调用点时就有两个文件可以选择.当我们对A,B两项进行操作后也就选定了我们所存点的文件，之后按（ENT）键进行确认。5，按（ESC）键直至退回开机界面.6,按（F1）《测量》键。7，进入坐标测量有菜单有三种方式：A：按（Func）键翻页至P2页。按（F1）《程序》键。B：按（Func）键翻页至P1页。按（F4）《坐标》键4 山水测绘C：按（Func）键翻页至P3页。按（F3）《记录》键。在着三种方式中前两种虽然进入程序不同，但下一步内容是一样的。8，按数字键（1）选择《1，坐标测量》菜单。9，按数字键（3）选择《3。EDM》。对当前的测距条件进行相关设置。由于该仪器内置温度计与气压计，因而无须对温度和气压进行手动改正。设置完毕后按（ESC）键退回《坐标测量》界面。10，按数字键（1），选择《1。测站定向》菜单。11，按数字键（1），选择《1。测站坐标》菜单。此时，我们有两种方法输入测站点坐标：文件调用法和直接输入法。A：直接输入法：我们可以通过仪器上的数字键盘直接输入测站点坐标及相应的仪器高，棱镜高。（N。E。Z。）仪器高棱镜高之后按（F4）键《OK》将上述数值记录与仪器中。B：文件调用法：若测站点在当前默认文件中，则按（F1）《调取》键后，在文件中查找该点并按（ENT）键确定之。则该点就会自动显现与屏幕之上。如该点不在当前文件中，则要按（ESC）键直至退回开机界面，重新进入《内存》菜单中重复【第三步】与【第四步】选择相应的文件。然后在进入到【第11步B】中进行调取并确定。当我们调出需要的点后按《F4》键（OK）将上述数值记录与仪器中。注意：无论采用何种方法输入测站坐标，在按《F4》键（OK）将上述数值记录与仪器中之后，仪器都会自动返回《坐标测量》界面。12，按数字键（2）选择《2，后视定向》菜单。此菜单的内容是设置后视点的信息，其中有两项供我们选择。A：角度定向。此项要求我们输入后视点的方位角。在此项中我们按数字键（1）键后直接输入该点的方位角。B：后视。此项要求我们输入后视点的坐标。在此项操作中我们直接按数字键（2）就可进入《后视》菜单中。在后视子菜单中输入后视点坐标法与【第11步】相同。4 山水测绘当我们完成上述两项设置中的任何一项后再按（F4）《YES》键则仪器显示《后视定向》界面，此时，旋转仪器精确照准后视棱镜，按（F4）《YES》完成后视定向任务。仪器自动返回《2，后视定向》菜单。13，按（ESC）键两次直至退回《坐标测量》界面。注意此处的《坐标测量》界面含有《测量》子菜单。14，精确照准前视棱镜（碎步点上架设的棱镜）按数字键（2），《2，测量》。仪器会自动测出随碎步点的坐标，之后，按（F4）《记录》键，将所测数据记录于当前文件中。15，按（F1）《OK》键，仪器显示《记录结束》。16,按（F1）《观测》键开始下一点的测量。17，如果我们要查找所测数据（在当前文件中），可翻页至《P3》，在按（F3）《记录》键，仪器不但可提供所测数据也可提供我们在此次测量中所使用的测站数据以及其他相关数据。在《记录》菜单中，我们也可进行（坐标测量）：方法是，我们在完成【测站坐标】和【后视定向】工作后，翻页至《P3》，在按（F3）《记录》键后，按（5）《坐标数据》同样进入坐标测量的采集界面，进行碎步测量。18，坐标数据输出，在《内存》菜单中进行。18，说明：A：文中（）所表示的键是指仪器操作面板上的软功能键，它们为屏幕下方的：F1F2F3F4屏幕右側的：0123456789文中《》所表示的是屏幕上所出现的提示内容。B：对于屏幕下方的F1F2F3F4所对应的内容只能通过操作这四个键来进行。对于除屏幕最下面一行之外的菜单操作可以有两种方式进入：（1）通过↑↓光标选中某项内容（此时该项内容变黑）按确定（ENT）键即可进入。（2）我们可以直接按某项内容前面对应屏幕右側的数字进入。如：对于《2，坐标测量》菜单我们直接按数字键“2”即可。4 山水测绘C：在本文中讲的内容因包含有坐标的调用因此看起来很繁琐，似乎这种仪器很难操作，但如果我们在工作时不调用内存而直接输入响应的坐标值（XY），那我只需按照文中黑题字内容操作即可，那末就简单的多了。D：由于该仪器键盘内容一目了然，因此本文中不再绘图示意。E:在此文件（rts600&610.exe）中，是610系列仪器的一个模拟操作平台，大家可在此进行放样测量的模拟操作。以便尽快掌握仪器操作要领，但要完全掌握该类仪器还要大家在工作中不断地摸索，体会，学习。周虎2007-3-184
