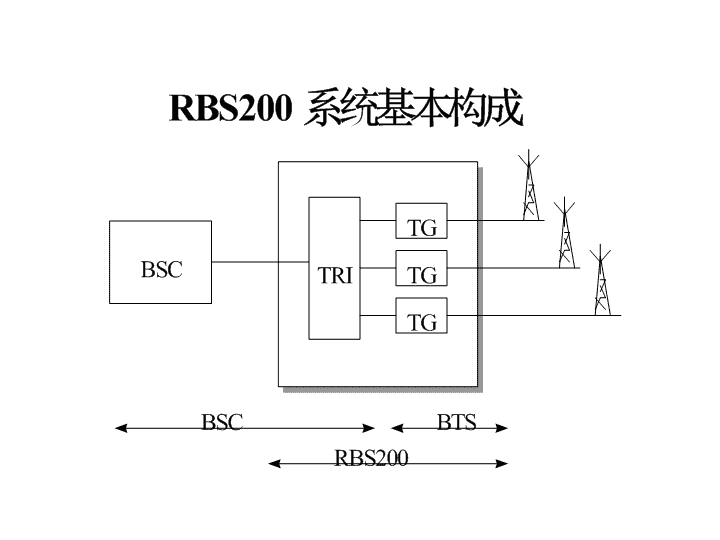

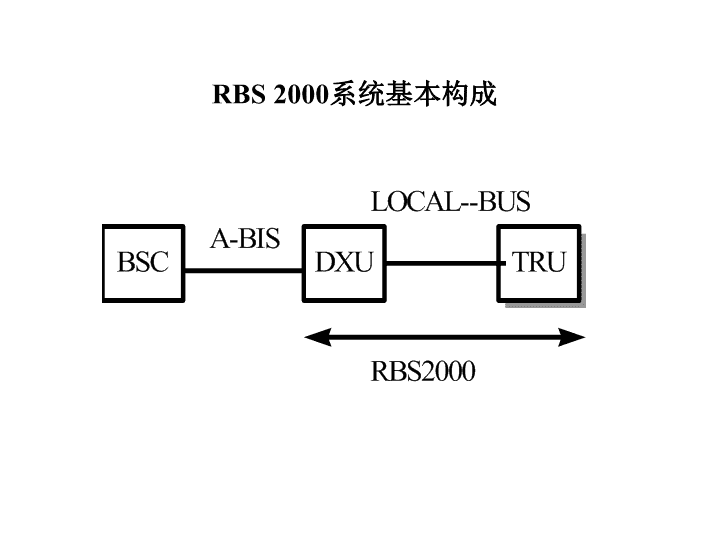

RBS200信令工作流程(含RBS2000结构图) RBS2000系统基本构成 GSTRHTRAUSTCETCETCCPRPRPRPDRP-BUSTORBSFROMMSCTS16RBS200的BSC构成框图 BSC同样采用AXE-10的技术来实现，基本结构也是AXE-10的总线结构，左侧ETC为面向MSC的PCM接口，属称A接口，右侧ETC为面向RBS的PCM接口，属称A-BIS接口；中央信令终端STC、与基站侧区域信令终端STR构成一条控制链，称CLC链，可见CLC是RP总线的延续，处理机是基站侧的EMRP，它是TRI的核心部分，执行对TRI的控制。很明显TRI是BSC中的一个模块，只是安装上放在基站而已。 TRH称收发信机控制器，执行对载波设备的O&M及移动台的控制。TRAU称码型变换与速率匹配，用于执行A接口与A-BIS接口PCM之间的数字话音码型变换，即话音的编、解码；同时还执行数据通信速率的转换。另外由于A-BIS接口上PCM的每一个时隙内含4路话音，所以TRAU有必要为每一路话音信号加上一个同步信息，以便基站侧的信号处理模块能识别各路话音信号。GS为AXE-10的群交换单元，完成时隙的交换。 4路A接口PCM时隙在TRAU中被转换成13Kb/s的混合编码，再填充3Kb/s的话音同步比特，最后合成1路A-BIS口的PCM时隙，这便是全速率话音编码；如果采用加强全速率话音编码时，将转换成15.1的混合编码,再填充0.9的话音同步比特,最后将4路合1；如果采用半速率话音编码时，将转换成6.5Kb/s的混合编码,再填充1.5Kb/s的同步比特，最后再将8路合成1路。同步比特也叫IN-BAND信令，做为话音比特的引导，在基站设备中用于SPP对各路话音的识别，与操作维护无关每个载波3个时隙中有2个话音时隙，内含8路话音，对应于8个SPP。 01010101010010101010100101010101001010101010由TRAU填充的3Kb/s的同步比特由TRAU转换后的13Kb/s（或15.1或6.5)混合编码比特内含一个64Kb/s话音编码的一个A口PCM时隙面向A-BIS接口的PCM（1个时隙）内含4路混合编码的一个A-BISPCM时隙面向A接口的PCM（4个时隙）由4路合成后的1路A-BIS时隙TRAU原理图 TRAU通过SNT与GS联接，32个路时隙中的TS0、TS1是不用的，其它30个时隙分成6组，每组5个，第1个为面向A口的一个PCM时隙，第2、3、4、5个为面向A－BIS的四个PCM时隙，可见两个A－BIS口的PCM时隙可支持一套载波的八路话音信号。时隙分配参考P－58图。 TRH单元：TRH也叫收发信机控制器，用于执行对载波的控制，这一条控制链采用的协议是LAPD协议，简称LAPD链。其帧的结构如图示，FLAG是帧开始的标志，FRAME中的两个重要内容是Address（地址）和Information（操作维护的信息）。由于TRH将执行对基站各个载波设备的控制、对基站公共设备的控制、对移动台的控制、传送指向移动台的短信息、层二链路维护信息，这些不同的信息将指向各个不同的具体设备。在传输上这些信息将以数据包的形式向基站传送，这个数据包用地址TEI/SAPI来识别。 FLAFRAMEFLAGFRAMEAddressInformationTEI/SAPI操作维护数据LAPD信令的基本构成 0-1562OMLTEISAPILINK0-150RSLAPPLICATION执行对移动台的控制执行对单个载波设备的控制0-153SC5862OML传输移动台的短信息执行对基站公共设备的控制TRH单元的信令结构 TRH发出的信令，其用途由载波地焉（TEI）和业务接入点（SAPI）两个地址来识别。当TEI=0~15，SAPI=0时，链路为RSL链路，该信令是执行对移动台的控制；当TEI=0~15，SAPI=62时，链路为OML链路，该信令是执行对单个载波设备的控制；当TEI=0~15，SAPI=3时，链路为SC链路，该信令用于传输移动台的短信息；TEI=58，SAPI=62时，链路为OML链路，该信令是执行对基站公共设备的控制。 这个数据包的解包是在基站的收发信机控制器（TRXC）中进行的。每个载波的3个时隙中有1个时隙便是LAPD信令时隙。注意：每个信道都有移动台的控制信息，即使是用于映射话音信道（TCH）的载波时隙，有时也要传送时间提前量、功率调整等信息，即随路控制信道（SACCH），所以每个载波都有可能收到RSL数据包。另一种情况是，移动台切换时也是借用TCH来传送小区广插信息（FACCH）。 注意：TEI为载波地址，一般由基站工程人员设定，并在BSC的MO定义的指令中确认，之后由TRH（收发信机处理器）产生的控制信令中便含有这个地址。SAPI（业务接收点）无需人工设定。TEI＝58为公共地址，同样由BSC指令确认。 A-BIS接口的PCM时隙分配在A-BIS接口上，一条2MB的PCM能够支持10个GSM系统的载波。PCM上的32个时隙分配如图所示，其中TS0用于传送同步信号；TS16用于传送系统的信令，这些信令用于基站的TRI单元；其余的时隙用于传送TG的信号，每个载波用3个时隙，第一个时隙用于传送收发信机的控制信令，第二、三两个时隙用于传送话音信号。这样30时隙能支持10个载波。 TS0--PCM同步信号TS16--TRI信令TS1--第一载波的控制信令（TRXC0SIGNALING）TS4--第二载波的控制信令（TRXC1SIGNALING）TS7--第三载波的控制信令（TRXC2SIGNALING）TS10--第四载波的控制信令（TRXC3SIGNALING）TS13--第五载波的控制信令（TRXC4SIGNALING）TS17--第六载波的控制信令（TRXC5SIGNALING）TS20--第七载波的控制信令（TRXC6SIGNALING）TS23--第八载波的控制信令（TRXC7SIGNALING）TS26--第九载波的控制信令（TRXC8SIGNALING）TS29--第十载波的控制信令（TRXC9SIGNALING）TS2、TS3--第一载波的8路话音（TS0--TS7）TS5、TS6--第二载波的8路话音（TS0--TS7）TS8、TS9--第三载波的8路话音（TS0--TS7）TS11、TS12第四载波的8路话音（TS0--TS7）TS14、TS15第五载波的8路话音（TS0--TS7）TS18、TS19--第六载波的8路话音（TS0--TS7）TS21、TS22--第七载波的8路话音（TS0--TS7）TS24、TS25--第八载波的8路话音（TS0--TS7）TS27、TS28第九载波的8路话音（TS0--TS7）TS30、TS31--第十载波的8路话音（TS0--TS7）A-BIS接口的时隙分配图 第三部分RBS200基站PC电源天线天线LIBLIBLIBLIB......TGCALPC24VTRSRBS外部告警BSC基站电源系统空调系统天馈线系统I/O终端LMTTRITGTG BSCDXUTRUA-BISG.703LOCALBUSRBS2000机架基站系统简图一个TRU故障时，不开跳频时还可以工作，开跳频时不能工作，什么原因？LMT中可以查到脉冲串冲突，此时为TX-BUS故障。 GSTRHTRAUETCETCCPRPRPRPDRP-BUSTORBSFROMMSCBSC也是AXE-10的技术产品，与交换机的区别在于，增减了一些模块，如：TRAU（码型变换与速率匹配）TRH（接发信机处理器），与200基站的区别在于减去了控制链CLC,相应的STC也省去,DXU的控制与载波设备一样进行,也即是属于MO的范围。ETC（RBLT）中的DEV16也用于传送话音信息。BSC的结构介绍 A-BIS接口的时隙分配图TS0--PCM同步信号TS1--第一载波的控制信令（TRXC0SIGNALING）TS4--第二载波的控制信令（TRXC1SIGNALING）TS7--第三载波的控制信令（TRXC2SIGNALING）TS10--第四载波的控制信令（TRXC3SIGNALING）TS13--第五载波的控制信令（TRXC4SIGNALING）TS2、TS3--第一载波的8路话音（TS0--TS7）TS5、TS6--第二载波的8路话音（TS0--TS7）TS8、TS9--第三载波的8路话音（TS0--TS7）TS11、TS12第四载波的8路话音（TS0--TS7）TS14、TS15第五载波的8路话音（TS0--TS7）TS16--第六载波的控制信令（TRXC5SIGNALING）TS19--第七载波的控制信令（TRXC6SIGNALING）TS22--第八载波的控制信令（TRXC7SIGNALING）TS25--第九载波的控制信令（TRXC8SIGNALING）TS28--第十载波的控制信令（TRXC9SIGNALING）TS17、TS18--第六载波的8路话音（TS0--TS7）TS20、TS21--第七载波的8路话音（TS0--TS7）TS23、TS24--第八载波的8路话音（TS0--TS7）TS26、TS27第九载波的8路话音（TS0--TS7）TS29、TS30--第十载波的8路话音（TS0--TS7）TS31空出 A-BISPCM的时隙分配图（RBS200与RBS2000）SYNCSYNCTRITRITRXC0信令TS0-3TS4-7TRXC9信令TS0-3TS4-7TRI信令RBS200时的时隙分配SYNCSYNCTRXC0信令/DXU信令TS0-3TS4-7TRXC9信令TS0-3TS4-7RBS2000时的时隙分配 SYNCSYNCTRX0-3的全部信令与业务数据包含DXU信令TRX4-7的全部信令与业务数据TRX8-11的全部信令与业务数据采用LAPDCONC时的A-BISPCM时隙分配图。RXMOI：MO=RXOCON-0，DCP=1&&18；RXMOC：MO=RXOTG-0，CONFACT=4；压缩因数为4时的情况。一对PCM的容量是12个载波（1+8）（1+8）（1+8） TRH－收发信机控制器（P－34图）用于执行对收发信机的控制，相应的信令为LAPD信令，下面重点介绍LAPD信令：FLAGFRAMEFLAGFRAMEFLAG为LAPD帧的起始，而在每一帧中都含有ADDESS（地址）、INFORMATION（信息）两部分，地址用于识别控制信息的操作对象：TEISAPILINKFUNTION0－110RSLTCAPPLICATION0－1162OMLTCAPPLICATION62DXUDXUSIGNALING620--113CBCH注：DXU的地址为TEI=62，短信息 DXUTRUTRUECU环境和电源CDUCDU本地终端接口A-BIS接口外部告警接口定时总线（TimingBus）本地总线（LocalBus）CDUBUSX-Bus天馈线接口测试MS接口天馈线接口测试MS接口主电源输入接口外接电池接口交流电源输出接口直流电源输出接口RBS2000机架原理图三路总线可用于接扩展架，两端分别接机架顶上的C5、C6口ECU进行风扇、电源管理所以在DXU中有风扇的告警信息；
